Բարձր հզորության ալիքատար դեպի կոաքսիալ ադապտեր

Բարձր հզորության ալիքատար դեպի կոաքսիալ ադապտեր էական բաղադրիչ է ալիքատար համակարգերը կոաքսիալ մալուխներին միացնելու համար բարձր էներգիայի ծրագրերում: Նախագծված է առավելագույն արդյունավետության համար, այն ապահովում է կայուն ազդանշանի փոխանցում նվազագույն կորուստներով՝ դարձնելով այն իդեալական այնպիսի ոլորտների համար, ինչպիսիք են կապը, օդատիեզերական, պաշտպանությունը և հեռահաղորդակցությունը: Զարգացած ինժեներական և բարձրորակ նյութերի շնորհիվ այս ադապտերը ստեղծվել է բարձր հաճախականության ազդանշանների մշակման և պահանջկոտ միջավայրերում կայուն աշխատանք ապահովելու համար:

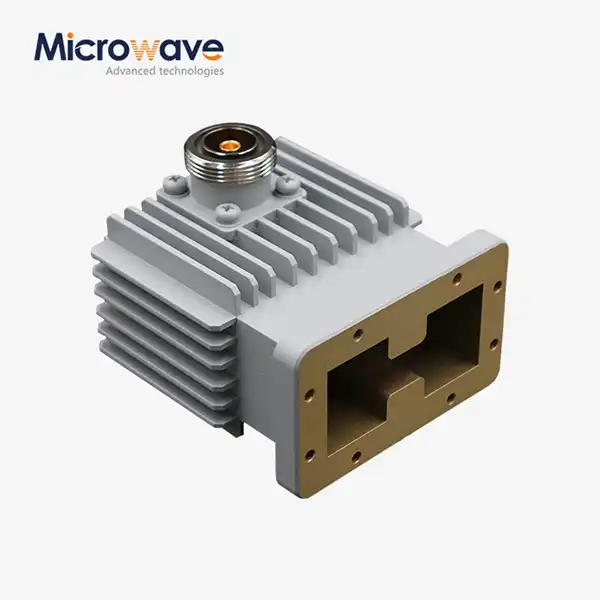

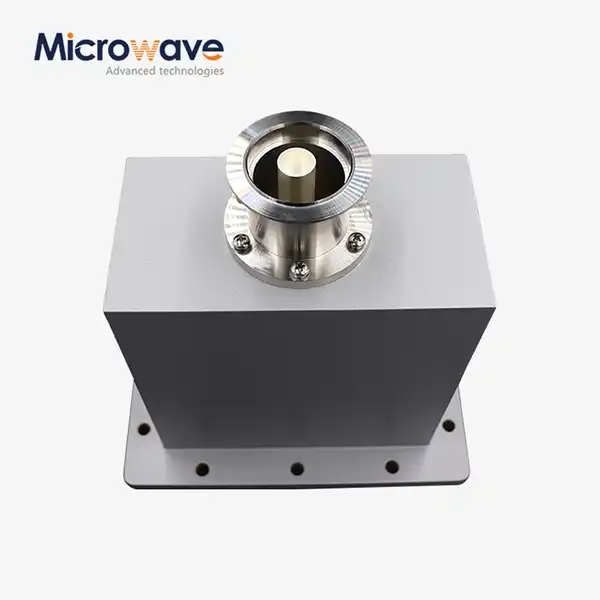

Բարձր հզորության ալիքատար դեպի Coaxial Adapter-1

Բարձր հզորության ալիքատար դեպի Coaxial Adapter-2

Ապրանքի Տեխնիկական

Մոդելի համարը*	Հաճախականությունների տիրույթ (ԳՀց)	Աշխատանքային թողունակություն	VSWR	IL (dB)	միակցիչ	Միջին հզորություն (Վտ)	Եզր	Տեսակ	Ավարտ
ADM-14WHPCA1 5/8	1.13-1.73	≤15%	≤ 1.15	≤ 0.2	1'5/8-Կ	≤ 5000	FDP	Al	Քրոմատների փոխարկում
ADM-14WHPCA5339	1.13-1.73	≤15%	≤ 1.15	≤ 0.2	5339-K	≤ 5000	FDP	Al	Քրոմատների փոխարկում
ADM-14WHPCAL29	1.13-1.73	≤15%	≤ 1.15	≤ 0.2	Լ29-Կ	≤ 2000	FDP	Al	Քրոմատների փոխարկում
ADM-14WHPCAL27	1.13-1.73	≤15%	≤ 1.15	≤ 0.2	Լ27-Կ	≤ 2000	FDP	Al	Քրոմատների փոխարկում
ADM-18WHPCA1 5/8	1.45-2.2	≤15%	≤ 1.15	≤ 0.2	1'5/8-Կ	≤ 4000	FDP	Al	Քրոմատների փոխարկում
ADM-18WHPCA5339	1.45-2.2	≤15%	≤ 1.15	≤ 0.2	5339-K	≤ 4000	FDP	Al	Քրոմատների փոխարկում
ADM-18WHPCAL29	1.45-2.20	≤15%	≤ 1.15	≤ 0.2	Լ29-Կ	≤ 2000	FDP	Al	Քրոմատների փոխարկում
ADM-18WHPCAL27	1.45-2.20	≤15%	≤ 1.15	≤ 0.2	Լ27-Կ	≤ 2000	FDP	Al	Քրոմատների փոխարկում
ADM-22WHPCA1 5/8	1.72-2.61	≤15%	≤ 1.15	≤ 0.2	1'5/8-Կ	≤ 3000	FDP	Al	Քրոմատների փոխարկում
ADM-22WHPCA5339	1.76-2.61	≤15%	≤ 1.15	≤ 0.2	5339-K	≤ 3000	FDP	Al	Քրոմատների փոխարկում
ADM-22WHPCAL29	1.72-2.61	≤15%	≤ 1.15	≤ 0.2	Լ29-Կ	≤ 2000	FDP	Al	Քրոմատների փոխարկում
ADM-22WHPCAL27	1.72-2.61	≤15%	≤ 1.15	≤ 0.2	Լ27-Կ	≤ 2000	FDP	Al	Քրոմատների փոխարկում
ADM-26WHPCAL29	2.17-3.30	≤15%	≤ 1.15	≤ 0.2	Լ29-Կ	≤ 2000	FDP	Al	Քրոմատների փոխարկում
ADM-26WHPCAL27	2.17-3.3	≤15%	≤ 1.15	≤ 0.2	Լ27-Կ	≤ 2000	FDP	Al	Քրոմատների փոխարկում
ADM-32WHPCAL29	2.60-3.95	≤15%	≤ 1.15	≤ 0.2	Լ29-Կ	≤ 1000	FDP	Al	Քրոմատների փոխարկում
ADM-32WHPCAL27	2.60-3.95	≤15%	≤ 1.15	≤ 0.2	Լ27-Կ	≤ 1000	FDP	Al	Քրոմատների փոխարկում
ADM-40WHPCAL29	3.22-4.90	≤15%	≤ 1.15	≤ 0.2	Լ29-Կ	≤ 1000	FDP	Al	Քրոմատների փոխարկում
ADM-40WHPCAL27	3.22-4.90	≤15%	≤ 1.15	≤ 0.2	Լ27-Կ	≤ 1000	FDP	Al	Քրոմատների փոխարկում
ADM-40WHPCAN	3.22-4.90	≤15%	≤ 1.25	≤ 0.2	NK	≤ 200	FDP	Al	Քրոմատների փոխարկում
ADM-48WHPCAL29	3.94-5.99	≤15%	≤ 1.15	≤ 0.2	Լ29-Կ	≤ 1000	FDP	Al	Քրոմատների փոխարկում
ADM-48WHPCAL27	3.94-5.99	≤15%	≤ 1.15	≤ 0.2	Լ27-Կ	≤ 1000	FDP	Al	Քրոմատների փոխարկում
ADM-48WHPCAN	3.94-5.99	≤15%	≤ 1.25	≤ 0.2	NK	≤ 200	FDP	Al	Քրոմատների փոխարկում
ADM-58WHPCAN	4.64-7.05	≤15%	≤ 1.25	≤ 0.2	NK	≤ 200	FDP	Al	Քրոմատների փոխարկում
ADM-70WHPCAN	5.38-8.17	≤15%	≤ 1.25	≤ 0.3	NK	≤ 200	FDP	Cu	Արծաթապատ
ADM-84WHPCAN	6.57-9.99	≤15%	≤ 1.25	≤ 0.3	NK	≤ 200	FBP	Cu	Արծաթապատ
ADM-100WHPCAN	8.20-12.4	≤15%	≤ 1.25	≤ 0.3	NK	≤ 200	FBP	Cu	Արծաթապատ
ADM-120WHPCAN	9.84-15.0	≤15%	≤ 1.25	≤ 0.3	NK	≤ 200	FBP	Cu	Արծաթապատ
ADM-140WHPCAN	11.9-18.0	≤15%	≤ 1.15	≤ 0.3	NK	≤ 200	FBP	Cu	Արծաթապատ

Բարձր հզորության ալիքատար դեպի կոաքսիալ ադապտեր Առավելությունները

Գերադաս կատարումԲարձր հզորության Waveguide to Coaxial Adapter-ը օպտիմիզացված է բարձր էներգիայի և բարձր հաճախականության ազդանշանների համար՝ ապահովելով փոխանցման նվազագույն կորուստ և առավելագույն արդյունավետություն:
հուսալիությունՆախատեսված է կայունության համար, նույնիսկ ծայրահեղ պայմաններում, երկար ժամանակ ապահովելով հուսալի կատարում:
Ծախսերի արդյունավետՆվազեցրեք պահպանման ծախսերը դիմացկուն բաղադրիչներով, որոնք դիմակայում են մաշվածությանը:
Հեշտ օգտագործմանՀեշտ է ինտեգրվել գոյություն ունեցող ալիքատար և կոաքսիալ համակարգերին՝ առանց բարդ փոփոխություններ պահանջելու:

Տեխնիկական Նկարագրություն

Բարձր հզորության բեռնաթափումԿարող է կառավարել մինչև 100 կՎտ, ինչը հարմար է դարձնում բարձր հզորության կապի և ռադիոտեղորոշիչ համակարգերի համար:
Հանգիստ միացում կորուստԱպահովում է ազդանշանի բարձր ամբողջականությունը էներգիայի նվազագույն կորստով, ինչը կարևոր է պահանջկոտ ծրագրերում կատարողականությունը պահպանելու համար:
Հաճախականության լայն տիրույթԱջակցում է հաճախականությունների լայն շրջանակ՝ 2 ԳՀց-ից մինչև 110 ԳՀց՝ առաջարկելով բազմակողմանիություն տարբեր ծրագրերում:
Կայուն շինարարությունԱրտադրված է բարձրորակ ալյումինից և չժանգոտվող պողպատից՝ ապահովելով ամրություն և դիմադրություն կոռոզիայից:

Ապրանքի Ծրագրեր

Արբանյակային հաղորդակցությունՕգտագործվում է վերգետնյա կայաններում և արբանյակային վերելքի/ներքև կապի համակարգերում՝ հուսալի ազդանշանի փոխանցման համար:
Պաշտպանություն և օդատիեզերքԿարևոր է ռադարային համակարգերում, կապի կապերում և էլեկտրոնային պատերազմում՝ բարձր էներգիայի միջավայրում կայուն աշխատանքի համար:
ՀեռահաղորդակցությունՄիացնում է ալիքատար համակարգերը բարձր հաճախականության ցանցերում կոաքսիալ մալուխների հետ՝ ապահովելով օպտիմալ կատարում:
Թեստ և չափումԻդեալական է լաբորատոր կայանքների համար, որտեղ պահանջվում են բարձր հաճախականության, բարձր հզորության ազդանշանային միացումներ:

OEM ծառայություններ

Պատվերով ձևավորումՄենք առաջարկում ենք հարմարեցում չափերի, նյութերի և հաճախականությունների տիրույթների համար՝ հատուկ կիրառական կարիքները բավարարելու համար:
Խորհրդատվություն և աջակցությունՄեր թիմը տրամադրում է փորձագիտական տեխնիկական աջակցություն՝ օգնելով ձեզ անխափան կերպով ինտեգրել ադապտերը ձեր համակարգերում:
Արագ շրջադարձՁեռք բերեք ձեր արտադրանքը արագ մեր արդյունավետ արտադրական և առաքման գործընթացներով:

FAQ

1. Ինչպե՞ս է բարձր էներգիայի ալիքը դեպի Coaxial Adapter-ը տարբերվում ստանդարտ ադապտերներից:

Այն հատուկ նախագծված է ՌԴ հզորության շատ ավելի բարձր մակարդակների համար, քան ստանդարտ ադապտերները: Թեև ստանդարտ ադապտերները կարող են բավարար լինել ավելի ցածր էներգիայի ծրագրերի համար, բարձր էներգիայի տարբերակները կառուցված են այնպիսի նյութերով, որոնք կարող են դիմակայել մեծացած էլեկտրական և ջերմային սթրեսներին: Այս ադապտերները նախատեսված են ներդրման նվազագույն կորստի, հզորության բարձր հզորության և ջերմային կառավարման համար՝ շահագործման ընթացքում գերտաքացումից խուսափելու համար:

2. Հզորության ինչպիսի՞ մակարդակների կարող է դիմանալ:

Բարձր էներգիայի ադապտերները նախագծված են էներգիայի զգալիորեն ավելի բարձր մակարդակների համար՝ համեմատած ստանդարտ ՌԴ միակցիչների հետ: Կախված կոնկրետ մոդելից, այս ադապտերները կարող են ապահովել մի քանի կիլովատից (կՎտ) մինչև տասնյակ կիլովատ հզորության մակարդակներ, իսկ որոշ մասնագիտացված ադապտերներ, որոնք կարող են աշխատել նույնիսկ ավելի բարձր էներգիայի մակարդակներում: Էլեկտրաէներգիայի բեռնաթափման ճշգրիտ հզորությունը կախված է ադապտորում ինտեգրված դիզայնից, նյութերից և հովացման մեխանիզմներից:

3. Ի՞նչ հաճախականությունների միջակայքեր են ապահովվում դրա կողմից:

Նրանք կարող են ապահովել հաճախականությունների լայն շրջանակ, սովորաբար մի քանի գիգահերցից (ԳՀց) մինչև միլիմետրային ալիքային հաճախականություններ (մինչև 110 ԳՀց կամ ավելի բարձր): Ադապտորով աջակցվող հաճախականության տիրույթը կախված է ալիքատարի և կոաքսիալ մալուխի ստանդարտներից, որոնց հետ նախատեսված է աշխատել: Շատ կարևոր է ընտրել ադապտեր, որը համապատասխանում է ձեր հավելվածի հաճախականության բնութագրերին՝ օպտիմալ կատարումն ապահովելու համար:

Հետադարձ Կապ

Լրացուցիչ տեղեկությունների համար Բարձր հզորության ալիքատար դեպի կոաքսիալ ադապտեր, խնդրում ենք ազատ զգալ կապվել մեզ հետ վաճառքի@admicwave.com. Մեր թիմն այստեղ է, որպեսզի ձեզ տրամադրի լավագույն լուծումները՝ հարմարեցված ձեր կարիքներին:
